技术要求

符合GB16806-2006标准要求

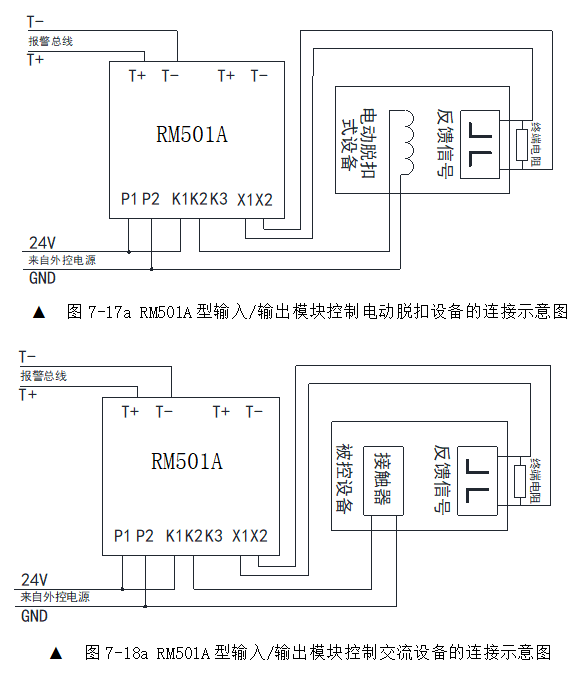

线制

二根报警总线：T+、T-(无极性)；

二根DC24V电源总线(无极性)

电压

总线DC18V～DC26V;电源DC24V

监视电流

≤200uA

报警电流

≤2.6mA

确认灯

运行/输入动作灯（红色）：正常为

红色闪亮，有信号输入时为常亮，

故障时不亮。

输出动作灯（红色）：正常时不亮，

启动时为常亮。

触点容量

30VDC 2A或125VAC 2A

触点数量

一对常开、常闭触点，其中K1、K2是一组具有监控功能的常开触点，K2、K3是常闭触点

工作温度

-10℃～+55℃

相对湿度

≤95%

外形尺寸

86mm×39mm×86mm（L×W×H）

重量

约110g（含底座）
