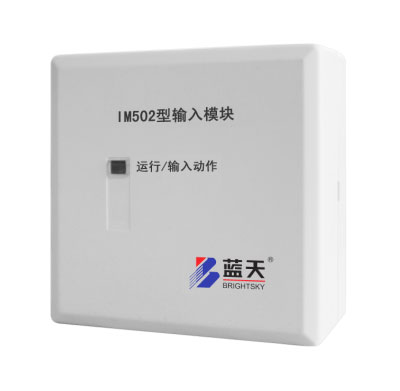

IM502型输入模块

DC24V电源输出具有复位断电功能

◆ 产品特性

T+、T-报警二总线、DC24V电源二总线均为无极性设计。可视同一个火灾探测器挂在报警总线上，施工方便，灵活。报警总线采用与DC24V电源总线隔离的方式，增强了抗干扰性能。

可检测输入信号及DC24V电源线的断线、短路故障信号。

其DC24V电源输出具有复位断电功能，使处于报警状态的开关量器件在控制器复位时也能可靠复位。

◆ 技术规格

技术要求	符合GB16806-2006标准要求
总线电压	DC18～26V
电源电压	DC24V
输入信号	无源常开触点（外挂终端电阻 4.7K）
监视电流	报警总线T+、T-：≤300uA 电源总线DC24V ≤12mA
报警电流	报警总线T+、T-：≤1.5mA 24mA≤电源总线DC24V≤200mA
确认灯（红色）	运行/输入动作灯（红）：正常为红色闪亮，报警时为常亮，故障时不亮
线制	二根报警总线：T+、T-(无极性），二根电源总线：DC24V(无极性）
工作温度	-10℃～+55℃
相对湿度	≤95%（40℃）
外形尺寸	86mm×40mm×86mm（L×W×H）
重量	约160g

◆ 接线图

接线说明：
T+、T-：报警总线（无极性）

P1、P2：24VDC电源（无极性）

S+、S-：输入，有极性（终端电阻4.7K）

X1、X2：输入无源信号（终端电阻4.7K）
