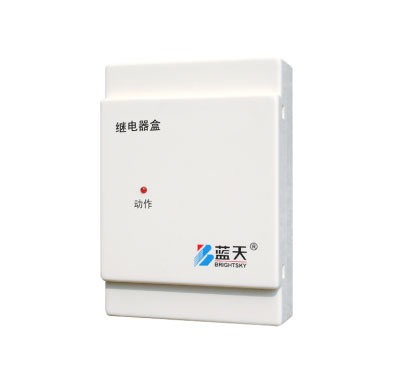

继电器盒

多线制控制模块，工作可靠。

◆ 产品特性

专门与控制器的直接输出接点配套使用的一一对应的多线制控制模块，工作可靠。
可作控制器与被控设备间的控制信号转换部件
继电器输出一对常开和另一对常闭接点

◆ 技术规格

工作电压	DC18～26V
监视电流	≤500uA
动作电流	≤10mA
确认灯（红色）	运行时不亮，动作时常亮
线制	多线制，C+、C-
触点容量	DC30V 1A，AC125V 0.3A
工作温度	-10℃～+55℃
相对湿度	≤95%
外形尺寸	85mm×34mm×120mm（L×W×H）
重量	约100g

◆ 接线图

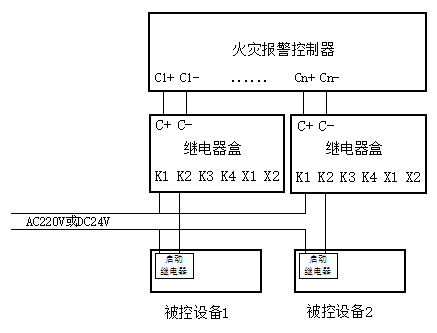

继电器盒控制被控设备示意图

接线说明：
C+、C-: 接控制器多线控制输出端子
C1+、C1-...Cn+、Cn-
K1、K2：一组常开输出端子
K3、K4：一组常闭输出端子
