• 低功耗、T+、T-报警二总线(有极性)、DC24V电源二总线(有极性)，可视同一个火灾探测器挂在报警总线上，施工方便，使用灵活。
• 既可作控制器与被控设备间的联动控制执行部件，又可接收被控设备动作后的反馈信号。
• 继电器输出二对常开、常闭转换接点，其中K1、K2常开触点具有断路故障监控功能。

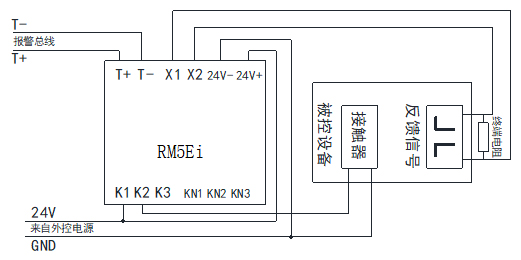

RM5Ei型输入/输出模块与电机脱扣装置接线示意图

RM5Ei型输入/输出模块与加电脱扣型设备的连接示意图

外接端子：

T+、T-：报警总线

X1、X2：接被控设备无源常开触点

外接终端电阻：RJ-0.5W-200K±5%

24V+、24V-：接DC18-26V

K1、K2、K3：一组常开常闭输出端子

K1、K2：是具有带24V负载监控的常开触点（负载电阻＜20K）

K2、K3：常闭触点

NK1、NK2、NK3：一组常备常闭输出端子

NK1、NK2：常开触点

NK2、NK3：常闭触点

注：编码时插入短路子JP1、JP2、JP3正常使用时应拔掉。
