| 技术要求 | 符合GB16806-2006标准要求 |
| 工作电压 | DC18～26V |
| 输入信号 | 无源开关量输入信号 |
| 监视电流 | 报警总线(T+ T-)≤350uA |
| 报警电流 | 报警总线(T+ T-)≤1.5mA（约3秒） |
| 确认灯（红色） | 运行/输入动作灯（红）：正常为红色闪亮，信号输入时为常亮，故障灭； 输出动作灯（红）：正常时不亮，启动时为常亮。 |
| 线制 | 二根报警总线：T+、T-(有极性) |
| 触点容量 | DC24V 1.6A点动输出（约3秒） |
| 触点数量 | 一付常开触点，实现DC24V有源点动输出 |
| 工作温度 | -10℃～+55℃ |
| 相对湿度 | ≤95%（40℃） |
| 外形尺寸 | 80mm×40mm×86mm（L×W×H） |
| 重量 | 约160g |

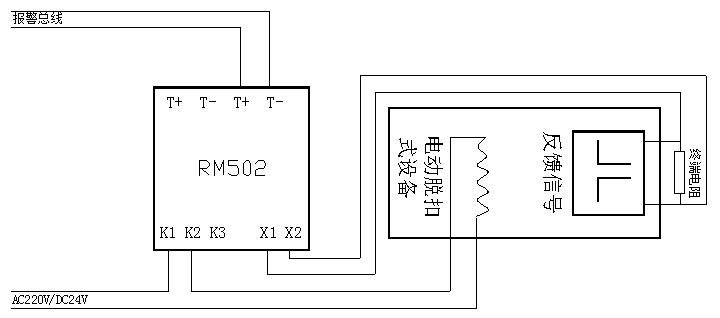

接线说明：
T+、T- ：报警总线（无极性）
X1、X2 ：无源信号输入 (终端电阻4.7K）
K1、K2 ：常开触点，K1连接24VDC, K2连接外负载，具有监控外负载的断线故障功能。
K2、K3 ：常闭触点
